Вертикальные цельносварные аппараты с эллиптическими
днищами и рубашкой
Предназначены для приема, хранения и выдачи жидких и газообразных сред при условном давлении в аппарате 1 МПа (10 кгс/см2) с постоянным или периодическим подогревом (охлаждением).
Выдача может осуществляться как самотеком, так и передавливанием среды сжатым воздухом, технологическим или инертным газом.
Давление теплоносителя не более 0,6 МПа (6 кгс/см2).

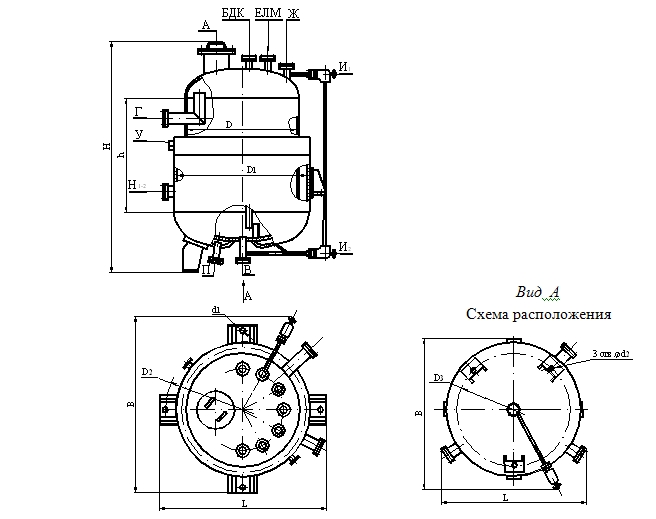

Основные размеры аппаратов
Объем, м2 |
Площадь поверхности теплообмена, м2 |
D |
D1 |
h |
Условное |
|
Номинальный |
Рабочий (не более) |
|||||
1 |
0,93 |
3,6 |
1000 |
1100 |
900 |
ВЭЭ1-3-1-1,0 |
2 |
1,8 |
4,7 |
1200 |
1300 |
1250 |
ВЭЭ1-3-2-1,0 |
3,2 |
3 |
7,2 |
1400 |
1500 |
1600 |
ВЭЭ1-3-3,2-1,0 |
5 |
4,4 |
10,1 |
1600 |
1700 |
1800 |
ВЭЭ1-3-5-1,0 |
6,3 |
5,8 |
13,2 |
2500 |
ВЭЭ1-3-6,3-1,0 |
||
10 |
9,3 |
17,3 |
2000 |
2200 |
ВЭЭ1-3-10-1,0 |
|
