Сосуды цилиндрические горизонтальные
для сжиженных углеводородных газов пропана и бутана.
ОСТ 26-02-2080-84

Сосуды цилиндрические горизонтальные предназначены для наземного хранения сжиженных углеводородных газов пропана и бутана при температуре металла стенок, зависящей от температуры продукта и окружающего воздуха, от минус 600С до +500С, устанавливаемые на предприятиях нефтеперерабатывающей, нефтехимической, химической, газовой и других смежных отраслей промышленности, а также газонаполнительных базах и станциях.

Допускается использовать сосуды для хранения других сжиженных углеводородных газов, упругость паров которых при температуре +500С не превышает упругость паров пропана и бутана соответственно. Для хранения легких фракций бензина должны использоваться сосуды для бутана.

Сосуды могут эксплуатироваться в условиях умеренного и холодного климата в
соответствии с ГОСТ 16350-80. Климатическое исполнение «У» и «ХЛ». Категория изделия 1 по ГОСТ 15150-69.
Пример условного обозначения изолированных сосудов для пропана и бутана объемом 100 м3 материального исполнения 2, устанавливаемых на металлические опоры:
Сосуд ПС 100-И-2-0 ОСТ 26-02-2080-84
Сосуд БС 100-И-2-0 ОСТ 26-02-2080-84

Пример условного обозначения изолированных сосудов для пропана и бутана объемом 100 м3, материального исполнения 1, устанавливаемых на площадках (лапах):

Сосуд ПС 100-И-1-Л ОСТ 26-02-2080-84

Сосуд БС 100-И-1-Л ОСТ 26-02-2080-84
При заказе сосудов без наружной изоляции в условном обозначении опускается буква «И».

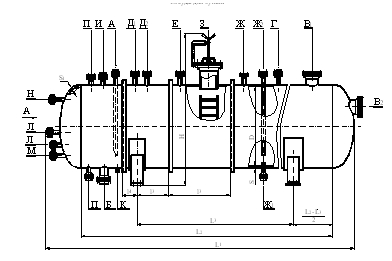

Сосуд для бутана

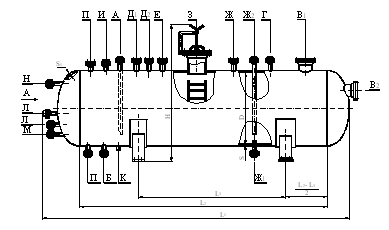

Сосуд для пропана



Обозначение

Внутренний диаметр, Д

Габаритные

Длина цилиндрической части L2

Расстояние между осями опор L3

Толщина стенки

Условный проход штуцера Ду

Общая масса сосуда, кг

L1*

H*

Корпуса
S

Днища
S1

А

Б

ПС 10

1600

5588

2428

4500

3500

12

14

80

100

3800

ПС25

2000

8332

2832

7000

5000

14

16

7200

ПС50

2400

11536

3238

10000

6600

16

18

12800

ПС100

3000

14884

3848

13000

8400

20

22

100

150

24750

ПС160

3200

20984

4057

19000

12000

22

25

150

200

40000

ПС200

3400

23090

4261

21000

13000

24

25

150

200

50300



Обозна

чение

Внут-

ренний диаметр, Д

Габаритные

Длина цилинд-

рической части L2

Расстояние между осями опор L3

Толщина стенки

Условный проход штуцера Ду

Расстояние между кольцами жесткости

Количество наружных колец жесткости

Общая масса сосуда, кг

А

Б

l3

l4

Между осями опор

Между осью опоры и днищем

Корпуса
S

Днища
S1

L1*

H*

БС 50

2400

11524

3228

10000

6600

10

12

80

150

1320

675

4

1

8900

БС100

3000

14824

3830

13000

8400

10

12

100

1400

1100

5

1

14400

БС160

3200

20924

4037

19000

10600

10

12

150

200

1335

1150

8

2

21400

БС200

3400

23028

4243

21000

13000

12

14

1300

1325

9

2

28000















Примечания: Отклонение фактической массы сосудов указанных в таблице допускается в пределах 5%.
Размер для справок
