Испарители термосифонные

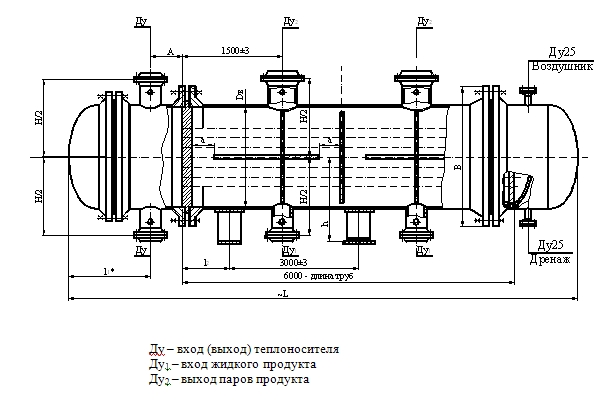

Испарители типа ИПТ с длиной теплообменных труб l = 6000 мм
Испарители предназначены для испарения сред в технологических процессах нефтяной, химической, нефтехимической, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок.
Испарители типа ИНТ, ИКТ изготавливаются следующих исполнений:
вертикальные с жидким, газообразным, парогазовым или парожидкостным теплоносителем;
вертикальные с паровым теплоносителем.
Испарители типа ИПТ изготавливаются:
горизонтальные с длиной теплообменных труб 1=3000 мм,
горизонтальные с длиной теплообменных труб 1=6000 мм.
В испарителях применяются теплообменные трубы гладкие (Г).
Испарители могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение «У» и «Т», категория изделия 1 по ГОСТ 15150.
Испарители рассчитаны на установку в географических районах с сейсмичностью до 7 баллов по принятой в РФ 12 - ти бальной шкале.
Пример условного обозначения теплообменного аппарата при заказе:
Испаритель термосифонный с неподвижными трубными решетками (ИНТ), исполнения 1, с кожухом диаметром 800 мм, на условное давление в трубах 1,0 МПа, в кожухе 2,5 МПа, исполнения по материалу 3 м, одноходовой по трубам, климатического исполнения (У), с деталями для крепления теплоизоляции:
Испаритель термосифонный
800 ИНТ-1-1,0-2, 5-М1/25Г-3-1-У-И
ТУ 3612.....
Испаритель термосифонный с неподвижными трубными решетками и температурным компенсатором на кожухе (ИКТ), исполнения 2, с кожухом диаметром 1400 мм, на условное давление в трубах и кожухе 1,6 МПа, исполнения по материалу М1, с гладкими теплообменными трубами (Г) диаметром 25 мм, длиной 4 м, одноходовой по тру
трубам, климатического исполнения (Т), без деталей для крепления теплоизоляции:
Испаритель термосифонный
1400 ИКТ-2-1,6-1,6-М1/25Г-4-1-Т
ТУ 3612......
Испаритель термосифонный с плавающей головкой (ИПТ), с кожухом диаметром 1200 мм, на условное давление в трубах 6,3 МПА, в кожухе 2,5 МПа, исполнения по материалу М1, с гладкими теплообменными трубами (Г) диаметром 25 мм, длиной 6 м, двухходовой по трубам, климатического исполнения (У), с деталями для крепления теплоизоляции (И).
Испаритель термосифонный
1200 ИПТ-6,3-2,5-М1/25Г-6-2-У-И
ТУ 3612......
При заказе аппаратов должен представляться опросный лист.
По требованию потребителя допускается:
- устанавливать дополнительные штуцера диаметром Dу £ 80 мм, но не более 0,1 D, где D – диаметр аппарата;
- применять уменьшенный диаметр одного или нескольких штуцеров (увеличение диаметра штуцеров не допускается);
- устанавливать в аппаратах типа ИНТ, ИКТ отбойник у нижнего штуцера вместо верхнего (в случае входа продукта в межтрубное пространство аппарата снизу).
- увеличить расстояние между перегородками в трубном пучке, но не более 1000 мм при соответствующем изменении значения среза перегородки;
- уплотнительную поверхность аппаратных фланцев и фланцев штуцеров выполнять «шип-паз» на Ру £ 4,0 МПа;
- производить крепление труб в трубных решетках обваркой с развальцовкой (при отсутствии специального указания тип соединения труб с трубными решетками выбирает предприятие-изготовитель);
- не устанавливать детали для крепления теплоизоляции;
- устанавливать на горизонтальных аппаратах шарнирное устройство для подвешивания крышек для аппаратов диаметром кожуха 1000, 1200 мм – на давление Ру £ 4,0 МПа.
Основные параметры испарителей термосифонных
Наименование параметров |
Значение параметров для испарителей типа |
|||
ИНТ |
ИКТ |
ИПТ |
||
Поверхность теплообмена, м2 |
40-1240 |
40-464 |
||
Внутренний диаметр кожуха, мм |
600;800;1000; 1200; 1400; 1600; 1800; 2000; 2200. |
600; 800; 1000; 1200; 1400. |
600; 800; 1000; 1200. |
|
Температура греющей и испаряемой сред (Т±5) 0С |
от минус 70 до плюс 350 |
от минус 70 |
||
Условное давление, МПа, не более в трубах для аппаратов диаметром, мм |
600-1000 |
1,0;1,6;2,5; 4,0 |
1,0; 1,6 |
1,6; 2,5; 4,0; 6,3 |
1200 |
1,0; 1,6; 2,5 |
|||
1400 |
- |
|||
1600-2000 |
- |
|||
2200 |
1,0; 1,6 |
|||
Условное давление, МПа, не более в кожухе для аппаратов диаметром, мм |
600-1000 |
1,0;1,6;2,5; 4,0 |
1,0; 1,6 |
1,6;2,5 |
1200 |
1,0; 1,6; 2,5 |
|||
1400 |
- |
|||
1600-2000 |
- |
|||
2200 |
1,0; 1,6 |
|||
Длина теплообменных труб, мм для аппаратов диаметром, мм |
600-1000 |
2000;3000;4000 |
3000;6000 |
|
1200-2200 |
3000;4000 |
|||
Наружный диаметр и толщина стенки теплообменных труб, мм |
25 х 2 |
25 х 2; 25 х 2,5 |
||
Число ходов по трубам |
1 |
2; 4; 6 |
||
Схема и шаг размещения теплообменных труб в трубных решетках, мм |
Схема –по вершинам равносторонних треугольников. |
|||
Тип аппарата |
Исполнение аппарата по материалу |
Температурный предел по применению, С |
Материалы, применяемые для изготовления сборочных единиц теплообменных аппаратов |
||||
кожуха |
распределительной камеры |
труб |
трубной решетки |
||||
ИНТ |
М1 |
от минус 30 до плюс 350 |
Ст3сп по ГОСТ 380, |
Стали марок 10 и 20 |
Сталь марки 16ГС по ГОСТ 5520 или ГОСТ 8479 гр. IV, ГОСТ 19281 |
||
ИПТ |
от минус 30 до плюс 450 |
||||||
ИПТ |
М4 |
свыше плюс 300 до плюс 450 |
Ст3сп по ГОСТ 380, |
Двухслойная сталь марки 16ГС+08Х13 или Ст3сп+08Х13 по ГОСТ 10885 |
Сталь марки 15Х5М или Х8 по ГОСЧТ 550 гр.А |
Сталь марки 15Х5М* по ГОСТ 20072, ГОСТ 7350 гр. М2б, ГОСТ 8479 гр. IV и технической документации, в утвержденном порядке |
|
ИНТ, ИКТ, ИПТ |
М8 |
от минус 70 до плюс 350 |
Сталь марки 12Х18Н10Т по ГОСТ 5632 ГОСТ 5632 и ГОСТ 7350 гр. М2б |
Сталь марок 08Х18Н10Т, 12Х18Н10Т по ГОСТ 5632, ГОСТ 9941 |
Сталь марки 12Х18Н10Т по ГОСТ 5632 ГОСТ 7350 (группа М2б) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке |
||
ИНТ, ИКТ, ИПТ |
М9 |
от минус 70 до плюс 350 |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632, по ГОСТ 7350 гр. М2б |
1Сталь марки 10Х17Н13М2Т |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 (группа М2б) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке. |
||
ИНТ, ИНК |
М10 |
от минус 30 до плюс 200 |
Сталь марки 12Х18Н10Т по ГОСТ 5632, ГОСТ 7350 |
Ст 3сп5 по ГОСТ 380, ГОСТ 14637 Сталь марки 16ГС* по ГОСТ 5520 |
Сталь марки 08Х18Н10Т, 12Х18Н10Т по ГОСТ5632, ГОСТ 9941. |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 7350 (группа М2б) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке |
|
М11 |
Сталь марки 10Х17Н13М2Т по по ГОСТ 5632 и ГОСТ 7350 гр. М2б |
Сталь марки 10Х17Н13М2Т |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 (группа М2б) ГОСТ 25054 (группа IV) и технической документации, утвержденной в установленном порядке. |
||||
Продолжение таблицы
Тип аппарата |
Исполнение аппарата по материалу |
Температурный предел по применению, С |
Материалы, применяемые для изготовления сборочных единиц теплообменных аппаратов |
|||
|
кожуха |
распределительной камеры |
труб |
трубной решетки |
||
ИНТ, ИКТ |
М17 |
от минус 60 до плюс 350 |
Сталь марки 09Г2С по ГОСТ 5520, ГОСТ 19281. Трубы-сталь марок 10Г2 по ГОСТ 8731 гр. В и 09Г2С по технической документации, утвержденной в установленном порядке |
Сталь марки 10Г2С |
Сталь марок 09Г2С и 10Г2С1по ГОСТ 5520, 09Г2С по ГОСТ 19281и 10Г2 по ГОСТ 4543, ГОСТ 8479 гр. IV |
||
ИПТ |
от минус 60 до плюс 450 |
||||||
ИНТ, ИКТ |
м23** |
от минус 30 до плюс 200 |
Ст3сп по ГОСТ 380, ГОСТ 14637. Сталь 16ГС по ГОСТ 5520. Трубы-сталь марки 20 по ГОСТ 1050, по ГОСТ 8731 гр. В. |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 7350 гр. М2б |
Сталь марки 08Х22Н6Т по ГОСТ 5632 и ГОСТ 9941 |
Сталь марки 08Х22Н6Т по ГОСТ 5632, ГОСТ 7350 гр.М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке. |
|
М24** |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632 и ГОСТ 7350 гр. М2б |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632 и технической документации, утвержденной в установленном порядке. |
Сталь марки 08Х21Н6М2Т по ГОСТ 5632, ГОСТ 7350 гр.М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке. |
||||
ИПТ |
Б1 |
от 0 до плюс 450 |
Двухслойная сталь марки 16ГС+0813 или Ст3сп+08Х13 по ГОСТ 10885 |
Сталь марки 08Х13 по |
Сталь марки 12Х13 по ГОСТ 5632, ГОСТ 7350 гр.М2б, ГОСТ 25054 гр. IV . |
||
Б2 |
от минус 30 до плюс 350 |
Двухслойная сталь марки 16ГС+121Х18Н10Т или Ст3сп+121Х18Н10Т по ГОСТ 10885 |
Сталь марки 08Х18Н10Т или 12Х18Н10Т по |
Сталь марки 12Х18Н10Т по ГОСТ 5632, ГОСТ 7350 гр.М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке. |
|||
Б3 |
Двухслойная сталь марки 16ГС+101Х17Н13М2Т или Ст3сп+101Х17Н13М2Т по ГОСТ 10885 |
Сталь марки 10Х17Н13М2Т по |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 гр.М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке. |
||||
ИНТ, ИКТ |
Б6 |
от минус 30 до плюс 200 |
Ст3сп по ГОСТ 380, ГОСТ 14637. Сталь 16ГС по ГОСТ 5520. Трубы-сталь марки 20 по ГОСТ 1050, по ГОСТ 8731 гр. В. |
Двухслойная сталь марки 16ГС+12х18н10т или Ст3сп+12Х18Н10Т |
Сталь марок 08Х18Н10Т, 12Х18Н10Т по |
Сталь марки 12Х18Н10Т по ГОСТ 5632, ГОСТ 7350 гр.М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке. |
|
Б8 |
Двухслойная сталь марки 16ГС+10х17н13т или Ст3сп+10Х17Н13М2Т |
Сталь марки 10Х17Н13М2Т по |
Сталь марки 10Х17Н13М2Т по ГОСТ 5632, ГОСТ 7350 гр.М2б, ГОСТ 25054 гр. IV и технической документации, утвержденной в установленном порядке. |
||||
* бт³400МПа
** Допускается применять по согласованию с заводом-изготовителем.
Примечания: 1. Допускается изготовлять сборочные единицы из материалов других марок, предусмотренных ОСТ 26-291, по механическим свойствам и коррозийной стойкости не уступающим материалам, указанным в таблице.
2. Все материалы, применяемые для изготовления аппаратов, должны иметь сертификат
