Конденсаторы вакуумные по ТУ 3612-007-00220302-99
Конденсаторы типа КВНГ и КВКГ исполнения 2

Конденсаторы предназначены для конденсации сред под вакуумом в технологических процессах нефтяной, химической, нефтехимической, газовой и других отраслях промышленности и изготавливаются для внутрироссийских и зарубежных поставок.
Конденсаторы изготавливаются двух видов: горизонтальные и вертикальные.
В зависимости от конструкции конденсаторы горизонтальные могут изготавливаться в четырех исполнениях:
исполнение1 – с разъемной распределительной камерой, плоской крышкой и кожухом диаметром 600-1200 мм при длине теплообменных труб 3000 и 4000 мм;

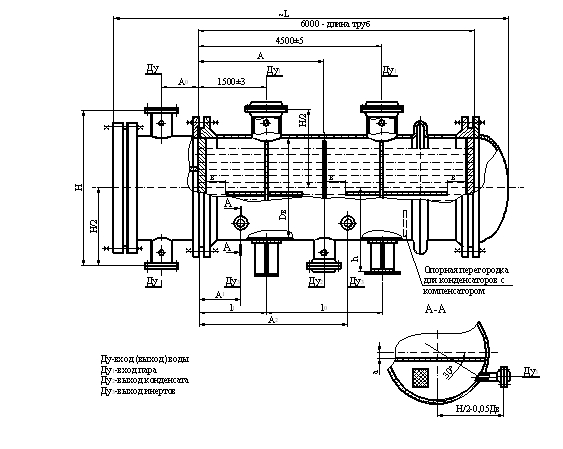

исполнение2 -– с разъемной распределительной камерой, плоской крышкой и кожухом диаметром 800-1200 мм при длине теплообменных труб 6000 мм;
исполнение 3 – с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400-2000 мм при длине теплообменных труб 3000 и 4000 мм;
исполнение 4 – с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400-2000 мм при длине теплообменных труб 6000 мм.

Конденсаторы вертикальные с диаметром кожуха 600-1200 мм выполняются со смещенным трубным пучком, с диаметром кожуха 1400-2000мм – с расширением кожуха в зоне входа пара.
В зависимости от конструкции распределительных камер конденсаторы вертикальные могут изготавливаться в двух исполнениях:
исполнение 1 – с разъемной распределительной камерой, плоской крышкой и кожухом диаметром 600-1200 мм;
исполнение 2 – с разъемной распределительной камерой, эллиптической крышкой и кожухом диаметром 1400-2000 мм.

В конденсаторах применяются теплообменные трубы гладкие (Г).
Конденсаторы могут эксплуатироваться в условиях макроклиматических районов с умеренным и тропическим климатом. Климатическое исполнение «У» и «Т», категория изделия 1 по ГОСТ 15150.
Конденсаторы рассчитаны на установку в географических районах сейсмичностью до 7 баллов по принятой в РФ 12-ти бальной шкале.

Пример условного обозначения теплообменного аппарата при заказе:
Конденсатор вакуумный с неподвижными трубными решетками температурным компенсатором на кожухе, горизонтальный (КВКГ), исполнения 2, с кожухом диаметром 800 мм, исполнения по материалу М1, с гладкими теплообменными трубами (Г) диаметром 25 мм, длиной 6 м, четырехходовой по трубам, климатического исполнения (У), с деталями для крепления теплоизоляции:

Конденсатор вакуумный
800 КВКГ-2-М1/25Г-6-4-У-И

ТУ 3612....
Конденсатор вакуумный с неподвижными трубными решетками, вертикальный (КВНВ), исполнения 1, с кожухом диаметром 1000 мм, исполнения по материалу М10, с гладкими теплообменными трубами (Г) диаметром 25 мм, длиной 4 м, шестиходовой по трубам, климатического исполнения (Т), без деталей для крепления теплоизоляции:
Конденсатор вакуумный

1000 КВНВ-1-М10/25Г-4-6-Т
ТУ 3612......

При заказе аппаратов должен представляться опросный лист по форме, приведенной в приложении.
По требованию потребителей допускается:
устанавливать дополнительные штуцера диаметром Dу £ 90 мм, но не более 0,1D, где D - диаметр аппарата;
принимать уменьшенный диаметр одного или нескольких штуцеров (увеличение диаметра штуцеров не допускается);
уплотнительную поверхность аппаратных фланцев и фланцев штуцеров выполнить «шип-паз»;
производить крепление труб в трубных решетках обваркой с развальцовкой (при отсутствии специального указания тип соединения труб с трубными решетками выбирает предприятие-изготовитель);
не устанавливать детали для крепления теплоизоляции;
устанавливать на горизонтальных аппаратах диаметром кожуха 600-1400 мм шарнирное устройство для подвешивания крышек.

Основные параметры конденсаторов вакуумных
