Подогреватель пароводяной

Подогреватели пароводяные и водоводяные, применяются для подогрева воды в системах отопления и горячего водоснабжения жилых, общественных и промышленных зданий.
Подогреватели изготавливаются в климатических- исполнениях для эксплуатации в районах с умеренным климатом (У) и категорий размещения 3,4 (размещение в закрытых помещениях) по ГОСТ 15150-69.

Пример условного обозначения при заказе:
Подогреватель пароводяной (ПП), с диаметром кожуха 630 мм, с теплообменными трубами длиной 3 м, 2-х ходовой по труб

трубному пространству, с деталями для крепления тепловой изоляции.
Подогреватель 630 ПП – 3 –2 И
ТУ 26-02-1163-95
Подогреватель водоводяной с неподвижными трубными решетками (ПВН), с диаметром кожуха 168 мм, с теплообменными трубами длиной 4 м, односекционный.
Подогреватель 168 ПВН-4-1
ТУ 26-02-1163-95
Подогреватель водоводяной с компенсатором на кожухе (ПВК), диаметром кожуха 273 мм, с теплообменными трубами длиной 2 м, количество секций подогревателя – 4.
Подогреватель 273 ПВК-2-4
ТУ 26-02-1163-95

Требования к оформлению чертежа (эскиза)

Чертеж (эскиз) составляется в случае принятия конструктивных отличий.
Чертеж (эскиз) должен содержать:
эскиз аппарата, выполненный сплошными тонкими линиями, с основными габаритными и присоединительными размерами;
план расположения штуцеров, люка, опор, строповых устройств (для аппаратов типа 2 и 3), накладок под площадки обслуживания (в случае отступления по размещению от рисунков по каталогу);
измененные по условным проходам штуцеры, дополнительные штуцеры и накладки должны изображаться сплошными основными линиями;
таблицу штуцеров с отражением обозначения штуцеров, назначения, условного прохода и условного давления;
технические требования.

Технические требования должны содержать условное обозначение аппарата согласно каталога ТУ, перечень конструктивных отличий, необходимость термообработки для сред, вызывающих коррозийное растрескивание, основную надпись по ГОСТ 2. 104.
В основной надписи указываются обозначение чертежа (эскиза), обозначение аппарата по технологической схеме и масса аппарата.

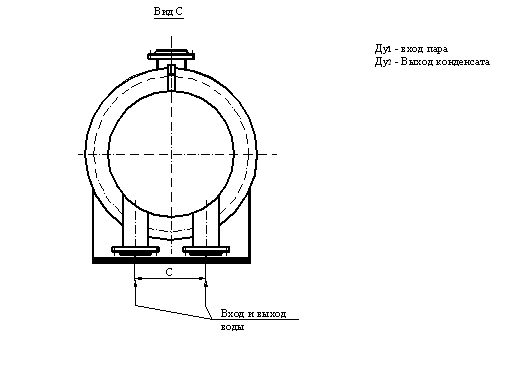

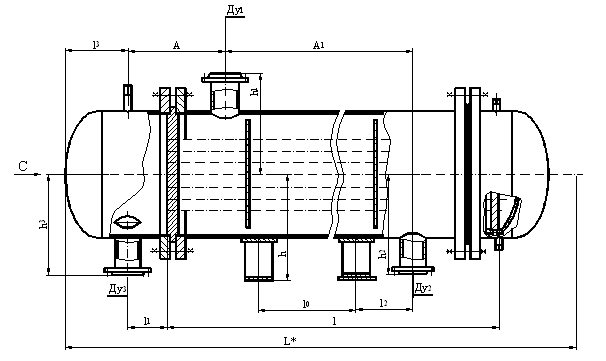

Основные размеры пароводяных подогревателей
