Сепараторы нефтегазовые

Сепараторы нефтегазовые (в дальнейшем сепараторы), предназначены для дегазации непенистой нефти и очистки попутного газа, применяемые в установках сбора и подготовки продукции нефтяных месторождений для эксплуатации в макроклиматических районах II5 и II4 по ГОСТ 16350 в условиях умеренного и умеренно холодного климата по ГОСТ 15150 с температурой воздуха при эксплуатации:
для умеренного климата – от + 400 С до минус 400 С;
для умеренно-холодного климата – от + 400 С до минус 600 С.

Сепараторы предназначены для эксплуатации в районах с сейсмичностью до 6 баллов включительно по двенадцати бальной шкале.
Климатическое исполнение сепараторов У и УХЛ категории размещения 1 по ГОСТ 15150 с установкой на открытом воздухе.
По конструкции сепараторы подразделяются на следующие типы:
Тип I – применяются в компоновке с узлами предварительного отбора газа (депульсаторами);
Тип I-П - применяется в компоновке с узлами предварительного отбора газа с пеногасящей насадкой;
Тип II – применяются без узлов предварительного отбора газа;
Тип II-П – применяется без узлов предварительного отбора газа, с пеногасящей насадкой.

В зависимости от условий работы сепараторы изготавливаются с термообработкой и без термообработки, с устройствами и без устройств для крепления теплоизоляции.
При заказе сепаратора с термообработкой заказчик должен представить схему расположения накладок для крепления площадок обслуживания.
Уплотнительная поверхность фланца штуцеров оговаривается при заказе сепараторов.

По требованию заказчика и согласованию с проектной организацией разрешается изменение конструкции сепаратора в части установки дополнительных внутренних устройств и изменения, расположения штуцеров под конкретный технологический процесс.
Примеры условного обозначения сепараторов при заказе и других документах:
Сепаратор типа I на расчетное давление 1,6 МПа, в скобках рабочее давление 1,4 МПа, с внутренним диаметром 1600 мм, материального исполнения 1:
Сепаратор НГС-1-1, 6 (1,4) – 1600-1
ТУ 3683-015-00220322-99.
Тот же с пеногасящей насадкой (П):
Сепаратор НГС-1-П-1, 6 (1,4) – 1600-1
ТУ 3683-015-00220322-99.
Тот же материального исполнения 2:
Сепаратор НГС-1-П-1, 6 (1,4) – 1600-2

ТУ 3683-015-00220322-99.
Тот же с термообработкой (Т):
Сепаратор НГС-1-П-1, 6 (1,4) – 1600-2-Т
ТУ 3683-015-00220322-99.
Тот же с устройствами для крепления теплоизоляции (И):
Сепаратор НГС-1-П-1, 6 (1,4) – 1600-2-Т-И
ТУ 3683-015-00220322-99.
Сепаратор типа II на расчетное давление 1,6 МПа, с скобках рабочее давление 1,4 МПа, с внутренним диаметром 1600 мм, материального исполнения 1:
Сепаратор НГС-1-1, 6 (1,4) – 1600-1
ТУ 3683-015-00220322-99.
Тот же с пеногасящей насадкой (П):
Сепаратор НГС-1-П-1, 6 (1,4) – 1600-1
ТУ 3683-015-00220322-99.
Тот же материального исполнения 2:
Сепаратор НГС-1-П-1, 6 (1,4) – 1600-2

ТУ 3683-015-00220322-99.
Тот же с термообработкой (Т):
Сепаратор НГС-1-П-1, 6 (1,4) – 1600-2-Т
ТУ 3683-015-00220322-99.
Тот же с устройствами для крепления теплоизоляции (И):
Сепаратор НГС-1-П-1, 6 (1,4) – 1600-2-Т-И
ТУ 3683-015-00220322-99.
Все требования настоящих ТУ являются обязательными.

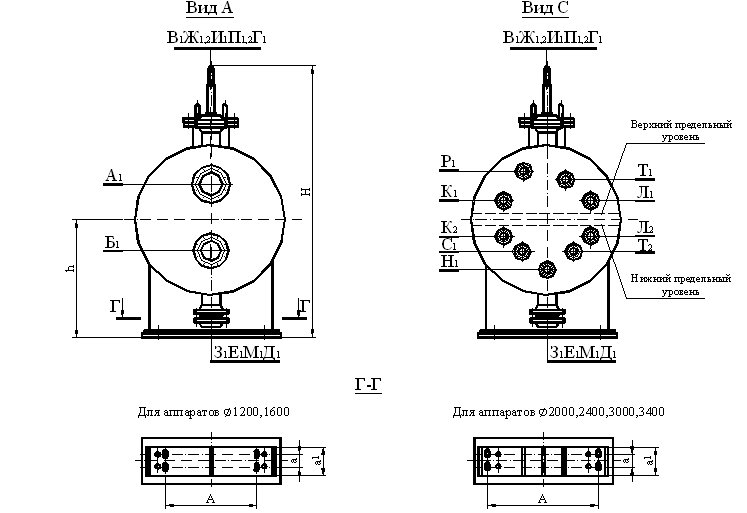

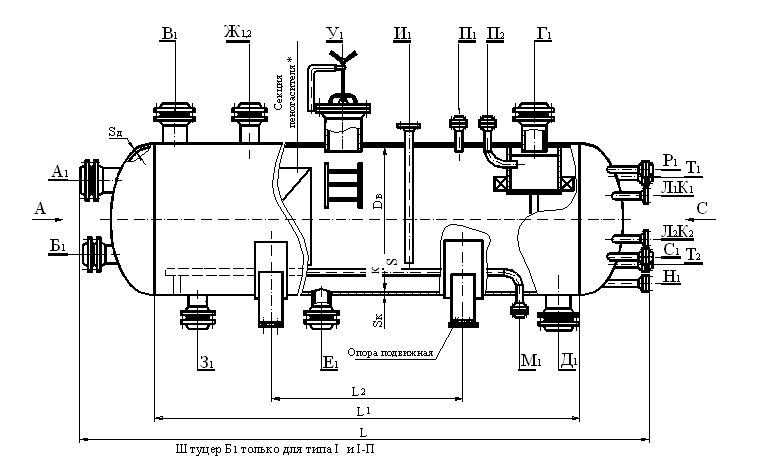

Сепаратор нефтегазовый типа I, I-П, II, II-П

Параметры и размеры аппаратов
