Теплообменники типа ТТОН

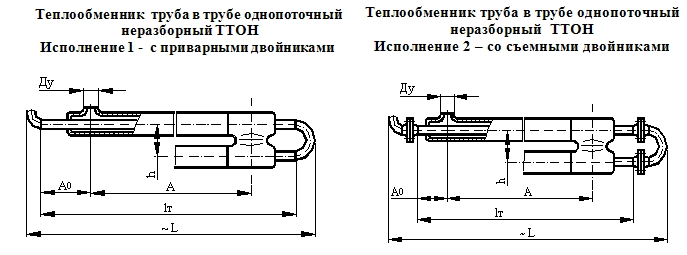

Неразборные однопоточные теплообменники труба в трубе ТТОН предназначены для таких условий эксплуатации, когда среда, проходящая в кольцевом пространстве, не дает отложений, вызывающих необходимость механической очистки наружной поверхности теплообменных труб.

Аппараты с приварными двойниками (1 исполнение) предназначены для условий, когда среда трубного пространства также не требует механической очистки внутренней поверхности теплообменных труб.

Аппараты со съемными двойниками (2 исполнение) наиболее пригодны для эксплуатации, вызывающих необходимость регулярной механической очистки внутренней поверхности теплообменных труб от загрязнении.

Основные размеры теплообменников ТТОН

Условное обозначение группы элементов	Сортамент труб		Длина труб 1т	Длина секции »L		Ду	h	Ао	А
	теплообменных	кожуховых		Длина секции »L
				исполнение
				1	2


ТТОН 25/57-6,3-4,0	25х3	57х4	1500 3000	1620 3120	1810 3310	40	90	100	1300 2800
ТТОН 25/57-16,0/4,0	25х4	57х4	1500 3000	1620 3120	1810 3310				1300 2800
ТТОН 25/57-16,0/10,0	25х4	57х5	1500 3000	1620 3120	1810 3310				1300 2800
ТТОН 38/57-6,3/4,0	38х4	57х4	1500 3000	1630 3130	1840 3340				1300 2800
ТТОН 38/57-16,0/4,0	38х5	57х4	1500 3000	1630 3130	1840 3340				1300 2800
ТТОН 38/57-16,0/10,0	38х5	57х5	1500 3000	1630 3130	1840 3340				1300 2800
ТТОН 38/76-6,3/4,0	38х4	76х4	1500 3000	1670 3170	1880 3380	50	130	115	1270 2770
ТТОН 38/89-6,3/4,0	38х4	89х5	1500 4500	3170 4670	3380 4880			130	2740 4240
ТТОН 48/76-6,3/4,0	48х4	76х4	3000 4500 6000	3180 4680 6180	3430 4930 6430			115	2770 4270 5770
ТТОН 48/76-10,0/6,3	48х5	76х5	3000 4500 6000	3180 4680 6180	3180 4680 6180			115	2770 4270 5770

ТТОН 48/76-16,0/10,0	48х5	76х6	3000 4500 6000	3180 4680 6180	-	50	130	115	2770 4270 5770
ТТОН 48/89-10,0/6,3		89х5	3000 4500 6000	3180 4680 6180	3430 4930 6430			115	2740 4240 5740
ТТОН 48/89-10,0/6,3			3000 4500 6000	3180 4680 6180	3430 4930 6430			130	2740 4240 5740
ТТОН 48-89-16,0-10,0			3000 4500 6000	3180 4680 6180	-			130	2740 4240 5740
ТТОН 48/108-6,3-4,0	48х4	108х5	3000 4500 6000	3240 4740 6240	3430 4930 6430	80	190	150	2700 4200 5700
ТТОН 48/108-10,0/6,3	48х5	108х6	3000 4500 6000	3180 4680 6180	3430 4930 6430	80	190	150	2700 4200 5700
ТТОН 57/89-10,0/6,3	57х5	89х5	4500 6000	4690 6190	4970 6470	50	130	130	4240 5740
ТТОН 57/89-16,0/10,0	57х6	89х6	4500 6000	4690 6190	-	50	130	130	4240 5740
ТТОН 57/108-6,3/4,0	57х5	108х5	4500 6000	4750 6250	5030 6530	80	190	150	4200 5700
ТТОН 57/108-10,0/6,3	57х5	108х6	4500 6000	4750 6250	5030 6530				4200 5700
ТТОН 57/108-16,0/10,0	57х6	108х8	4500 6000	4750 6250	-				4200 5700
ТТОН 89/133-1,6/1,6	89х5	133х6	6000 9000	-	6535 9535				5680 8680

Условное обозначение группы элементов	Сортамент труб		Длина труб 1т	Длина секции »L		Ду	h	Ао	А
	теп-лообменных	кожуховых
				исполнение
				1	2

ТТОН 89/133-4,0/1,6	89х5	133х6	6000 9000	-	6555 9555	80	240	160	5680 8680
ТТОН 89/133-6,3/4,0	89х5	133х6	6000 9000	6330 9330	6625 9625				5680 8680
ТТОН 89/133-10,0/6,3	89х6	133х8	6000 9000	6330 9330	-				5680 8680
ТТОН 89/133-16,0/10,0	89х8	133х8	6000 9000	6330 9330	-				5680 8680
ТТОН 89/159-1,6/1,6	89х5	159х6	6000 9000	-	6535 9535	100	270	-	5680 8680
ТТОН 89/159-4,0/1,6			6000 9000	-	6555 9555				5680 8680
ТТОН 89/159-6,3/4,0			6000 9000	6330 9330	6625 9625				5680 8680
ТТОН 89/159-10,0/6,3	89х6	159-8	6000 9000	6330 9330	-				5640 8640
ТТОН 89/159-16,0/10,0	89х8	159х12	6000 9000	6330 9330	-				5640 8640
ТТОН 108/159-1,6/1,6	108х5	159х6	6000 9000	-	6585 9585				5640 8640
ТТОН 108/159-4,0/1,6	108х6		6000 9000	-	6645 9645				5640 8640
ТТОН 108/159-6,3/4,0	108х6		6000 9000	6380 9380	6625 9625				5640 8640
ТТОН 108/159-10,0/6,3	108х8	159х8	6000 9000	6380 9380	-				5640 8640
ТТОН 108/159-16,0/10,0	108х10	159х12	6000 9000	6380 9380					5640 8640
ТТОН 133/219-4,0/1,6	133х6	219х6	900	9455	-	150	350		8580

ТТОН 133/219-10,0/6,3	133х8	219х6	900	9455	-	150	350		8580
ТТОН 133/219-16,0/10,0	133х12	219х6	900	9455	-	150	350		8580
ТТОН 159/219-1,6/1,6	159х6	219х6	6000 9000	- -	6755 9755	125	360	210	5580 8580
ТТОН 159/219-4,0/1,6	159х6	219х6	6000 9000	- 9520	6800 9800				5580 8580
ТТОН 159/219-6,3/4,0	159х8	219х8	60000 90000	- 9520	6945 9945				5580 8580
ТТОН 159/219-10,0/6,3	159-12	219х12	9000	9520	-				5580 8580

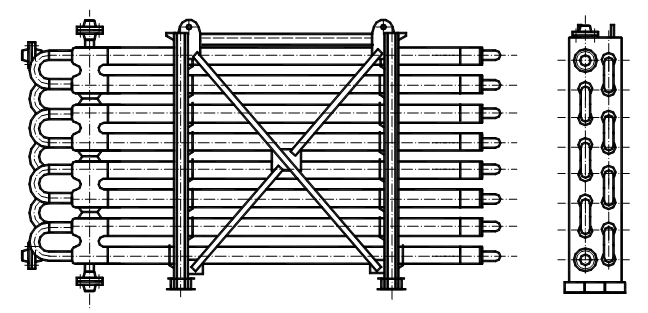

Пример компоновки элементов теплообменника труба в трубе
однопоточного неразборного ТТОН в блок
