Теплообменники типа ТТОР

Разборные однопоточные теплообменники труба в трубе ТТОР предназначены для загрязненных и склонных к значительным отложениям рабочих сред, а также для сред, несущих взвеси, то есть для таких технологических условий, когда не допускается разделение рабочей среды на параллельные потоки.

Аппараты предназначены для применения в различных очистных установках, сооружаемых с целью охраны окружающей среды, в том числе на установках обработки осадков сточных вод, в установках сжигания нефтешлама и для аналогичных условий работы в других областях промышленности при расходах жидкостей в кольцевом и трубном пространствах от 2 до 60 т/ч.

Конструкцией аппаратов обеспечена возможность регулярной механической очистки внутренней поверхности теплообменных труб от загрязнений, а также возможность выемки теплообменных труб для их замены или механической очистки наружной поверхности.Более загрязненная среда одним потоком проходит внутри теплообменных труб, совершая при этом четыре хода по трубному пространству. Менее загрязненная среда противотоком проходит снаружи теплообменных труб, совершая также четыре хода по кольцевому пространству.

Допускается выполнение аппарата двухходовым и следовательно, двухпоточным по кольцевому пространству для тех случаев, когда то обусловлено условиями теплообмена (снаружи теплообменных труб- процесс теплообмена с испарением или конденсацией). Например, при использовании аппарата в качестве парового подогревателя загрязненного продукта.

Конструкцией аппаратов предусмотрена возможность свободных температурных удлинении теплообменных труб. Возможность температурных удлинении кожуховых труб конструкцией однопоточных четырех ходовых по кольцевому пространству аппаратов ограничена, поэтому перепад температур входа и выхода среды, проходящей через кольцевое пространство аппарата, не должен превышать 1500 С.

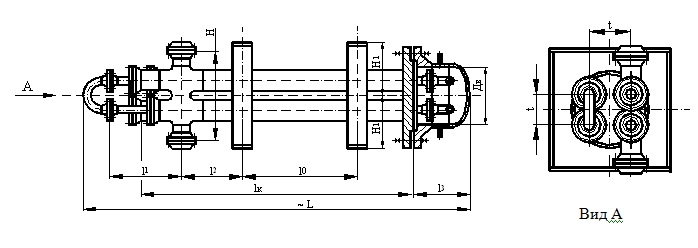

Основные размеры теплообменников ТТОР

Условное обозначение группы теплообменников	Сортамент труб		Длина кожуховых труб 1к	Длина аппарата »L	Диаметр камеры Дв	Ду	Н	Н1	l0	l1	l2	l3	t
	Сортамент труб
	теплообменных	кожуховых
ТТОР 89/133-1,6/1,6	89х5	133х5	4500 6000 9000	5410 6910 9910	600	80	860	425	3000 3000 6000	500	730 1695 1695	400	255
ТТОР 89/133-4,0/1,6		133х5	4500 6000 9000	5420 6920 9920					3000 3000 6000	550	730 1645 1645
ТТОР 89/133-4,0/4,0		133х6	4500 6000 9000	5420 6920 9920					3000 3000 6000	560	730 1630 1630
ТТОР 89/159-1,6/1,6		159х5	4500 6000 9000	5470 6970 9970		100			3000 3000 6000	560	730 1685 1685
ТТОР 89/159-4,0/1,6		159х5	4500 6000 9000	5480 6980 9980					3000 3000 6000	620	730 1630 1630
ТТОР 89/159-4,0/4,0		159х6	4500 6000 9000	5480 6980 9980					3000 3000 6000	620	730 1625 1625
ТТОР 108/159-1,6/1,6	108х5	159х5	4500 6000 9000	5480 6980 9980	600	100	860	425	3000 3000 6000	600	730 1685 1685	400	255
ТТОР 108/159-4,0/1,6	108х6	159х5	4500 6000 9000	5515 7015 10015					3000 3000 6000	640	730 1630 1630
ТТОР 108/159-4,0/4,0	108х6	159х6	4500 6000 9000	5515 7015 10015					3000 3000 6000	660	730 1625 1625
ТТОР 133/219-1,6/1,6	133х5	219х7	6000 9000	7250 10250	800	150	1080	535	3000 6000	680	1550	550	320
ТТОР 133/219-4,0/1,6	133х6		6000 9000	7260 10260					3000 6000	740	1490
ТТОР 133/219-4,0/4,0	133х6		6000 9000	7260 10260					3000 6000	760	1475
ТТОР 159/219-1,6/1,6	159х5		6000 9000	7250 10250					3000 6000	690	1550
ТТОР 159/219-4,0/1,6	159х6		6000 9000	7280 10280					3000 6000	760	1490
ТТОР 159/219-4,0/4,0	159х6		6000 9000	7280 10280					3000 6000	780	1475

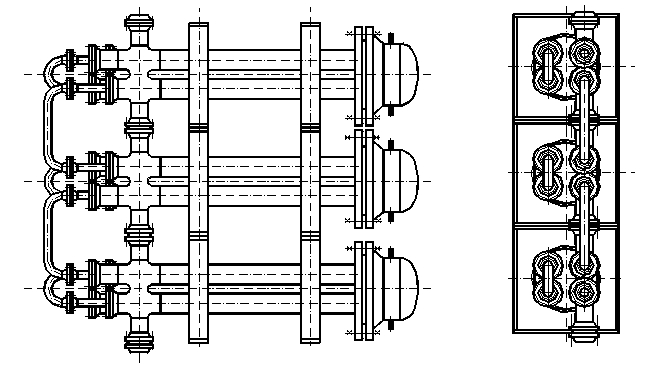

Пример компоновки элементов теплообменника труба в трубе
однопоточного разборного ТТОР в блок
